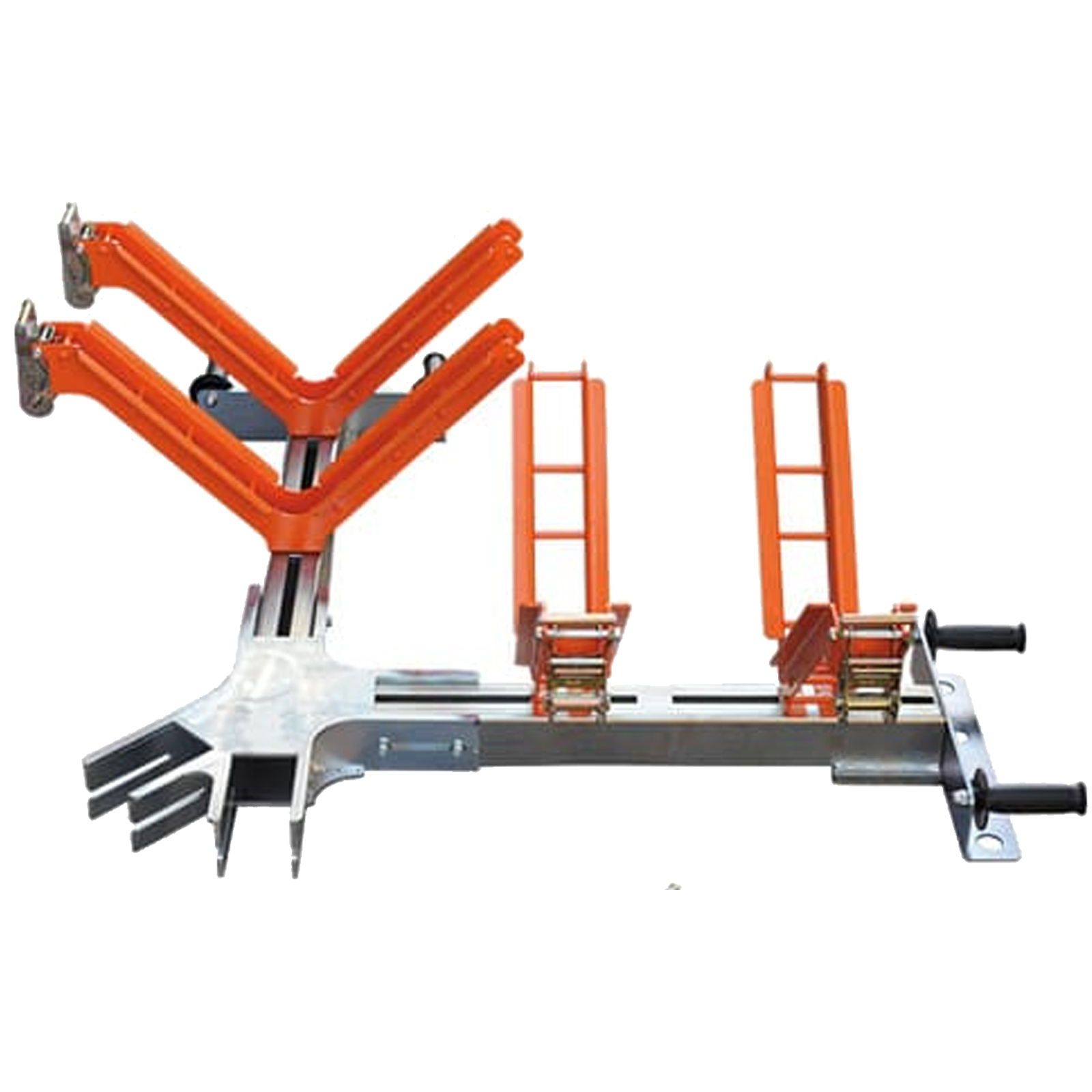

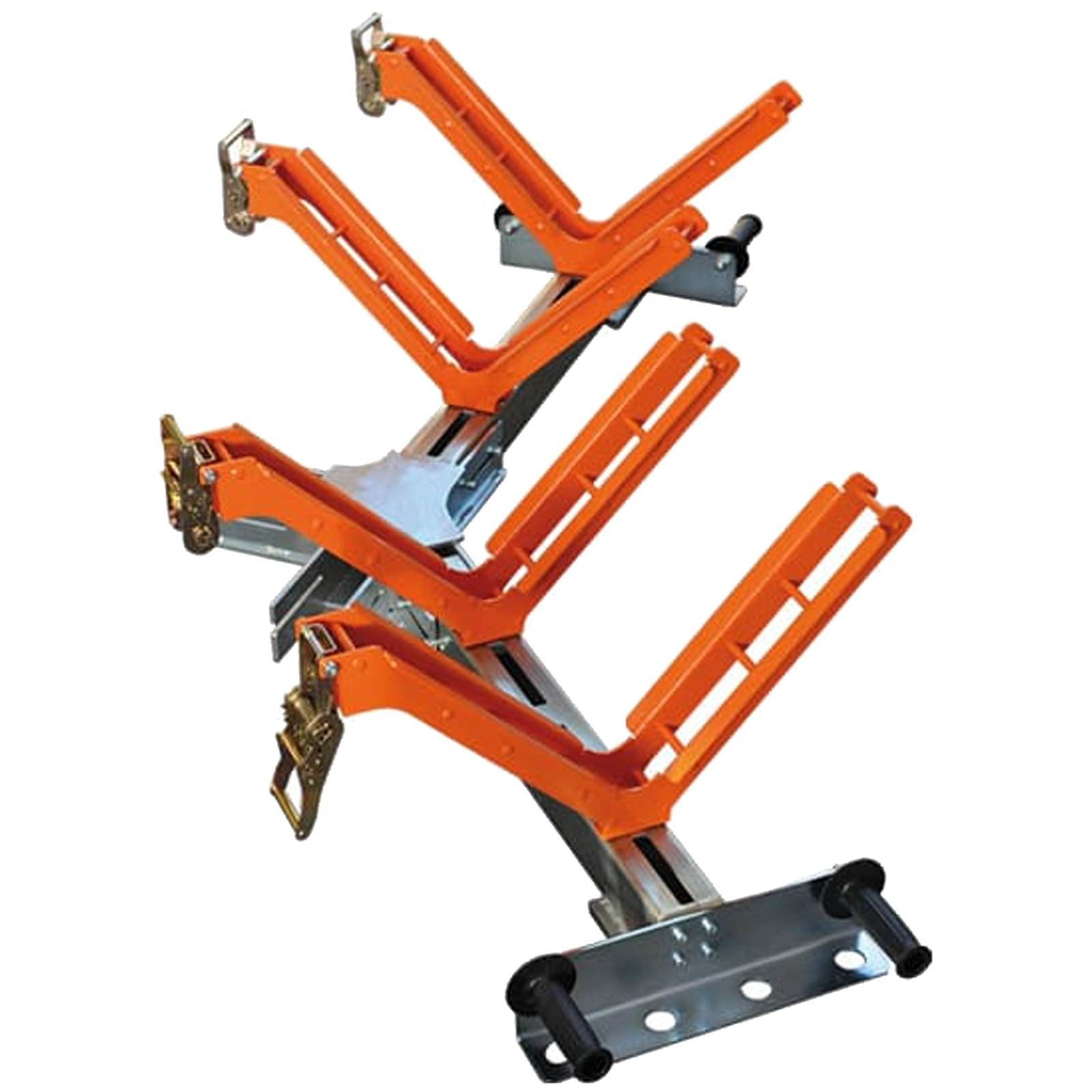

Allineatore per Tubi Ø125–500 mm Professionale RITMO Supporto Saldatura Elettrofusione con Morse a V, Centraggio Preciso, Versione 2 o 3 Assi per Derivazioni a T

Descrizione

L’Allineatore tubi Ø125–500 mm è un sistema professionale progettato per garantire il corretto allineamento assiale e bloccaggio meccanico delle tubazioni durante le operazioni di saldatura mediante manicotti elettrosaldabili (elettrofusione).
L’attrezzatura è sviluppata per applicazioni in ambito reti gas, acquedotti, impiantistica industriale e pipeline in PE/HDPE, dove la qualità della saldatura è strettamente legata alla precisione di centraggio e alla stabilità del giunto durante l’intero ciclo di fusione e raffreddamento.

Centraggio e controllo delle tolleranze
Il sistema di allineamento è progettato per ridurre al minimo:

• disassamenti longitudinali
• ovalizzazioni del tubo
• tensioni residue sul giunto

Le morse a V autocentranti, combinate con cinghie a cricco ad alta tenuta, permettono:

• distribuzione uniforme delle forze di serraggio
• mantenimento della coassialità tra i tubi
• stabilità durante l’intero ciclo termico

Questo è fondamentale per evitare difetti tipici dell’elettrofusione:

• saldature fredde
• discontinuità di fusione
• perdita di tenuta nel tempo

Architettura meccanica e struttura
L’allineatore è realizzato interamente in acciaio ad alta resistenza, progettato per garantire:

• elevata rigidità torsionale
• assenza di flessioni sotto carico
• stabilità anche su diametri elevati (fino a 500 mm)

La piastra centrale di posizionamento funge da riferimento geometrico per tutte le configurazioni operative, assicurando precisione e ripetibilità.

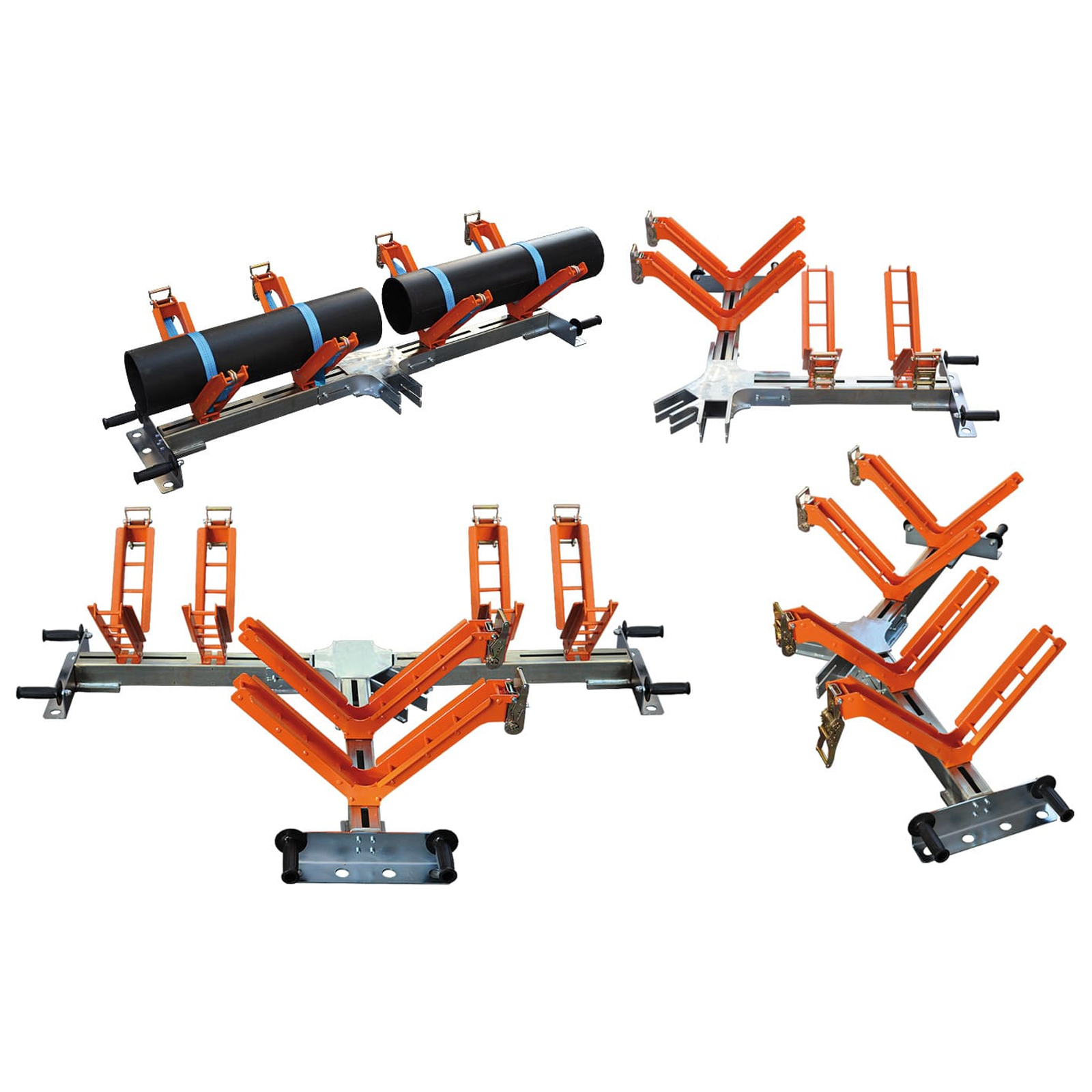

Configurazioni operative multi-geometria
Il sistema consente 4 configurazioni standard di lavoro:

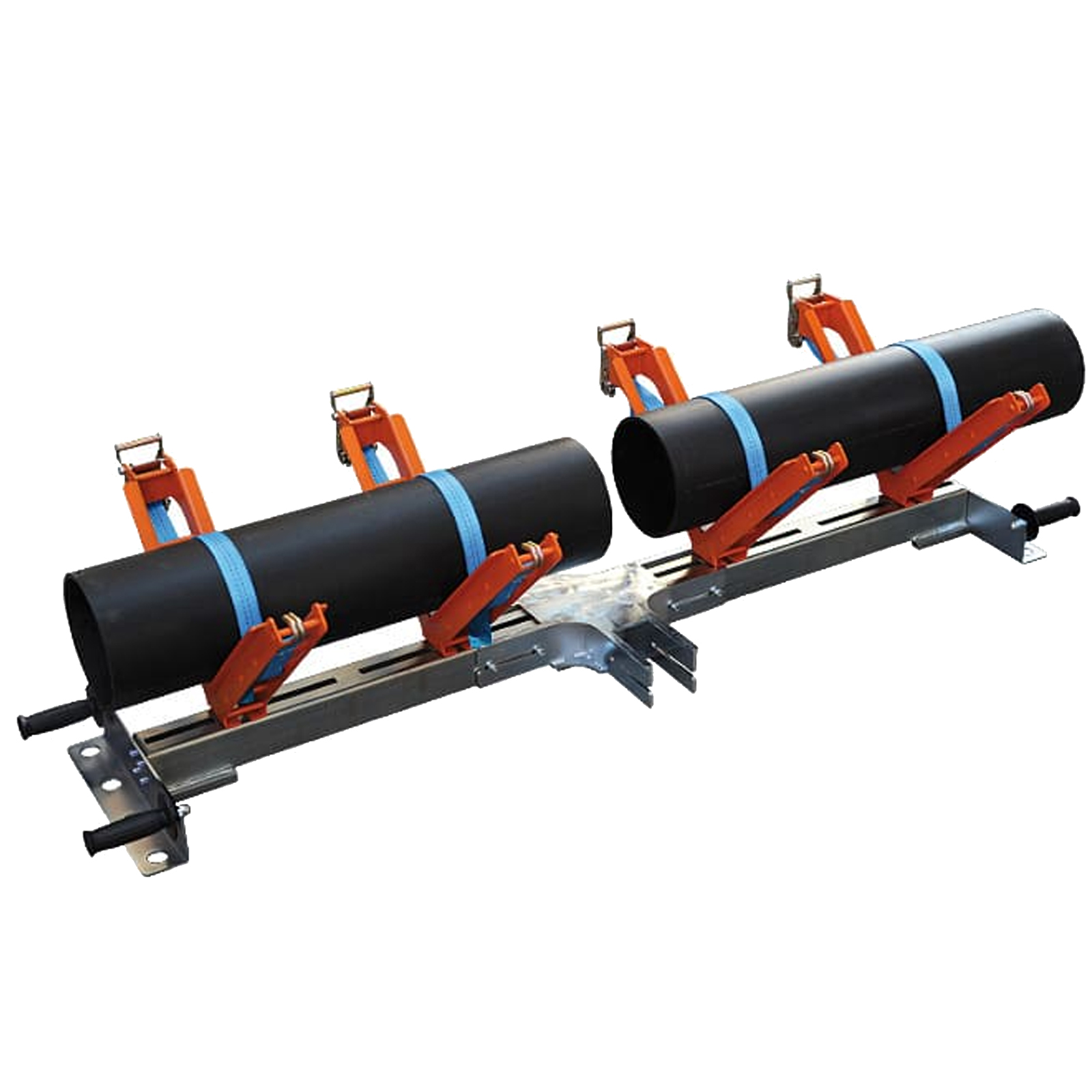

• Allineamento lineare (180°) → giunzioni tubo-tubo
• Configurazione a 90° → curve e raccordi ortogonali
• Configurazione a 45° → angoli intermedi
• Configurazione a T → derivazioni (solo versione 3 assi)

Questa versatilità permette di operare con un’unica attrezzatura su più tipologie di impianto, riducendo tempi e costi di setup.

Sistema di scorrimento e regolazione
Ogni asse è dotato di guide lineari di scorrimento, che consentono:

• regolazione precisa della posizione delle morse
• adattamento rapido a diversi diametri
• ottimizzazione della distanza tra i tubi

Il sistema garantisce un posizionamento controllato e ripetibile, fondamentale nei lavori certificati.

Sistema di bloccaggio professionale
Le morse a V sono progettate per:

• adattarsi a diverse geometrie di tubo
• aumentare la superficie di contatto
• migliorare la stabilità del serraggio

Le cinghie a cricco offrono:

• serraggio rapido
• elevata forza di bloccaggio
• riduzione dei tempi operativi

Ergonomia e utilizzo in cantiere
Nonostante la struttura robusta, l’allineatore è progettato per l’uso in cantiere:

• impugnature ergonomiche laterali per movimentazione
• configurazione modulare (2 o 3 assi)
• trasporto e posizionamento semplificati

Configurazioni disponibili

• Versione 2 assi → per giunzioni lineari e angolari standard

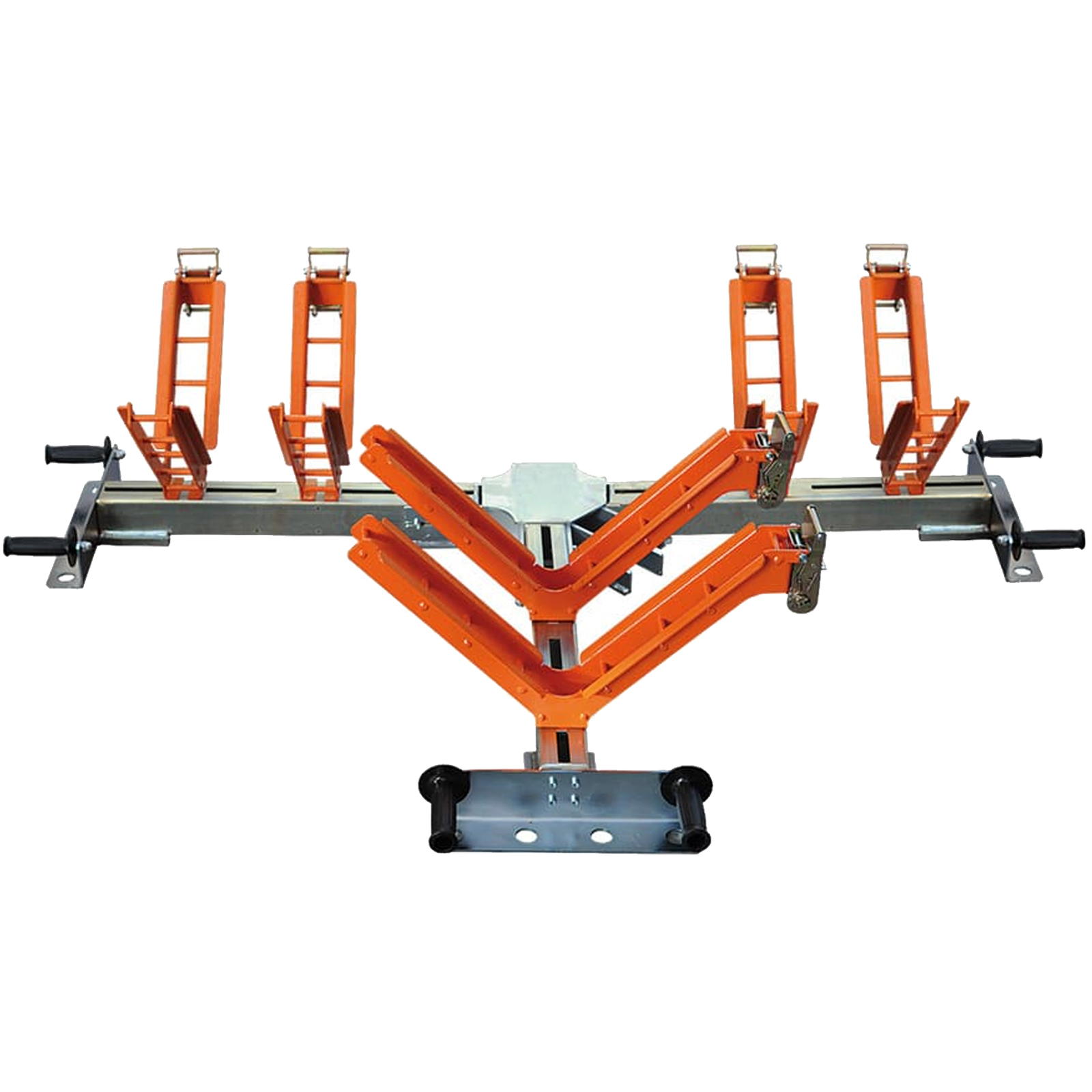

• Versione 3 assi → per derivazioni a T e lavorazioni complesse

Applicazioni operative

• saldatura tubazioni PE / HDPE
• reti distribuzione gas
• acquedotti e reti idriche
• impianti industriali
• cantieri infrastrutturali

Vantaggi tecnici per l’operatore

• riduzione errori di allineamento
• maggiore qualità e affidabilità della saldatura
• ripetibilità del processo
• incremento produttività in cantiere
• riduzione rilavorazioni e scarti

In contesti certificati, l’allineatore contribuisce direttamente al rispetto delle procedure di saldatura.
